QIROX QR-CC-1-1,25kN Premium

QIROX QR-CC-1-1,25kN Premium

«Готова к сварке» — система для сварки мелких деталей весом до 1,25 кН

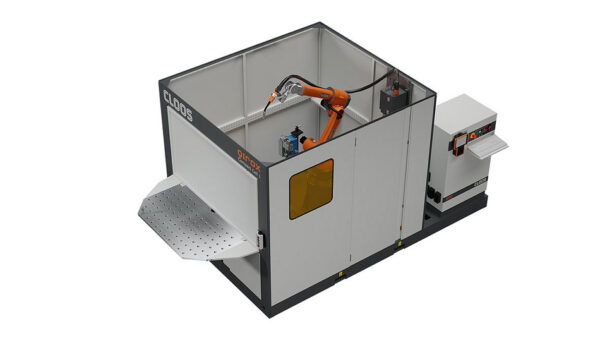

Мощная компактная ячейка QR-CC-1 предлагает вам простой вход в автоматизированную сварку мелких деталей, которые могут быть сварены без перемещения компонентов. Она оснащена ручным двусторонним поворотным столом, и смена станций осуществляется с помощью горизонтального вращения. Пневматическая фиксация закрепляет поворотный стол и обеспечивает точное повторное позиционирование свариваемых деталей. Установочные инструменты для захвата деталей можно легко монтировать на перфорированной панели.

Все компоненты компактной ячейки QIROX смонтированы на прочном базовом каркасе. Робот и позиционер интегрированы в защитный кожух, который защищает окружающую среду от вредных излучений и дымовых газов, а также предотвращает вход в опасную зону. Благодаря встроенным карманам для подъемников и крюкам для крана вы можете быстро и легко транспортировать компактную ячейку. Основным компонентом компактной ячейки является робот QIROX QRC-300. Шестисосевый манипулятор оснащен классическим запястьем, на которое он может устанавливать сварочные горелки и другие инструменты весом до 8 кг. Сварочный пакет QINEO-NexT состоит из источника сварочного тока с максимальным сварочным током 450 ампер, мощного проволочного привода и водяноохлаждаемой сварочной горелки, а также механической очистки сварочной горелки. QINEO NexT предлагает множество сварочных процессов «на борту» и всегда обеспечивает оптимальное решение для вашей сварочной задачи.

Просто: перфорированная панель — упрощенная установка зажимных инструментов для мелких деталей, которые могут быть сварены без перемещения компонентов
Эффективно: две станции — высокая производительность благодаря параллельной работе оператора и робота
Быстро: механика робота QIROX QRC-300 — маневренная и высокодинамичная для коротких тактовых времен
Отлично: источник сварочного тока QINEO NexT — множество сварочных процессов для оптимальных результатов сварки
Plug & Weld: упрощенная сборка и обслуживание — наши компактные ячейки поставляются готовыми к сварке и полностью предустановленными
Надежно: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одних рук

Технические данные

— MIG-сварка
— MIG/MAG одно проволока
— MIG/MAG одно проволока AC
— MIG/MAG одно проволока пульс
— TIG AC/DC
— TIG DC
— Макс. длина детали: 1300 мм
— Макс. ширина детали: 700 мм
— Макс. высота детали: 700 мм
— Макс. вес детали: 1,25 кН
— Общий вес установки: 2500 кг
— Площадь зажима на станцию: 1400 мм x 750 мм
— Высота загрузки: 950 мм
— Длина установки: 4400 мм
— Ширина установки: 2200 мм
— Высота установки: 2200 мм
