QIROX QR-CC-2-1,25kN Premium

QIROX QR-CC-2-1,25kN Premium

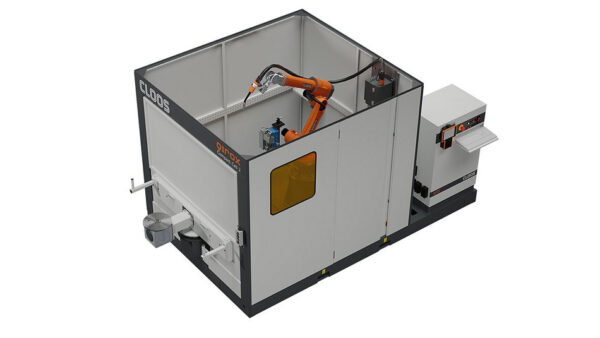

«Готова к сварке» — система для сварки мелких деталей весом до 1,25 кН

Мощная компактная ячейка QR-CC-2 предлагает вам простой вход в автоматизированную сварку мелких деталей, которые необходимо сваривать с помощью вращательного движения. Она оснащена ручным двусторонним поворотным столом, а смена станций осуществляется с помощью горизонтального вращения. Пневматическая фиксация закрепляет поворотный стол и обеспечивает точное повторное позиционирование свариваемых деталей. Положение вращательного движения детали зависит от монтажного положения приводного блока. Его можно монтировать горизонтально, по диагонали или вертикально — по выбору, в каждой станции по-разному. Установочные инструменты для захвата деталей могут быть легко смонтированы на плоских дисках позиционеров.

Все компоненты компактной ячейки QIROX смонтированы на прочном базовом каркасе. Робот и позиционер интегрированы в защитный кожух, который защищает окружающую среду от вредных излучений и дымовых газов, а также предотвращает вход в опасную зону. Благодаря встроенным карманам для подъемников и крюкам для крана вы можете быстро и легко транспортировать компактную ячейку. Важным компонентом компактной ячейки является робот QIROX QRC-300. Шестисосевый манипулятор оснащен классическим запястьем, на которое он может устанавливать сварочные горелки и другие инструменты весом до 8 кг. Сварочный пакет QINEO-NexT состоит из источника сварочного тока с максимальным сварочным током 450 ампер, мощного проволочного привода и водяноохлаждаемой сварочной горелки, а также механической очистки сварочной горелки. QINEO NexT предлагает множество сварочных процессов «на борту» и всегда обеспечивает оптимальное решение для вашей сварочной задачи.

Просто: один плоский диск на станцию — упрощенная установка зажимных инструментов, которые могут быть сварены с вращением детали
Гибко: положение вращательного движения может быть установлено горизонтально, по диагонали или вертикально — по выбору, в каждой станции по-разному
Эффективно: две станции — высокая производительность благодаря параллельной работе оператора и робота
Быстро: механика робота QIROX QRC-300 — маневренная и высокодинамичная для коротких тактовых времен
Отлично: источник сварочного тока QINEO NexT — множество сварочных процессов для оптимальных результатов сварки
Plug & Weld: упрощенная сборка и обслуживание — наши компактные ячейки поставляются готовыми к сварке и полностью предустановленными
Надежно: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одних рук

Технические данные

— MIG-сварка
— MIG/MAG одно проволока
— MIG/MAG одно проволока AC
— MIG/MAG одно проволока пульс
— TIG AC/DC
— TIG DC
— Макс. длина детали: 700 мм
— Макс. ширина детали: 700 мм
— Макс. высота детали: 700 мм
— Макс. вес детали: 1,25 кН
— Общий вес установки: 2500 кг
— Радиус поворота CC: 400 мм
— Общий момент: 150 Нм
— Момент инерции: 30 кг/м²
— Высота загрузки: 950 мм
— Длина установки: 4400 мм
— Ширина установки: 2200 мм
— Высота установки: 2200 мм
