QIROX QR-CC-3-2,5kN Premium

QIROX QR-CC-3-2,5kN Premium
«Готова к сварке» — система для сварки мелких деталей весом до 2,5 кН

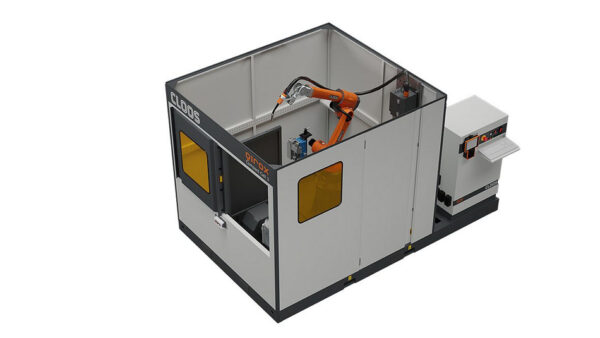

Мощная компактная ячейка QR-CC-3 предлагает простой вход в автоматизированную сварку сложных мелких деталей, которые необходимо сваривать или позиционировать с помощью вращательного и наклонного движения. Она оснащена двумя соседними станциями. Установочные инструменты для захвата деталей можно легко монтировать на плоских дисках позиционеров. Вращательное и наклонное движение позволяет позиционировать деталь в оптимальное положение для сварки. Движения осей робота и позиционера работают синхронно, что позволяет выполнять сварку контурных швов и гарантирует отличное качество сварного шва.

Все компоненты компактной ячейки QIROX смонтированы на прочном базовом каркасе. Робот и позиционер интегрированы в защитный кожух, который защищает окружающую среду от вредных излучений и дымовых газов, а также предотвращает вход в опасную зону. Благодаря встроенным карманам для подъемников и крюкам для крана вы можете быстро и легко транспортировать компактную ячейку. Важным компонентом компактной ячейки является робот QIROX QRC-300. Шестисосевый манипулятор оснащен классическим запястьем, на которое он может устанавливать сварочные горелки и другие инструменты весом до 8 кг. Сварочный пакет QINEO-NexT состоит из источника сварочного тока с максимальным сварочным током 450 ампер, мощного проволочного привода и водяноохлаждаемой сварочной горелки, а также механической очистки сварочной горелки. QINEO NexT предлагает множество сварочных процессов «на борту» и всегда обеспечивает оптимальное решение для вашей сварочной задачи.

Просто: один плоский диск на станцию — упрощенная установка зажимных инструментов
Эффективно: две станции — высокая производительность благодаря параллельной работе оператора и робота
Быстро: механика робота QIROX QRC-300 — маневренная и высокодинамичная для коротких тактовых времен
Отлично: источник сварочного тока QINEO NexT — множество сварочных процессов для оптимальных результатов сварки
Plug & Weld: упрощенная сборка и обслуживание — наши компактные ячейки поставляются готовыми к сварке и полностью предустановленными
Надежно: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одних рук

Технические данные

— MIG-сварка
— MIG/MAG одно проволока
— MIG/MAG одно проволока AC
— MIG/MAG одно проволока пульс
— TIG AC/DC
— TIG DC
— Макс. длина детали: 700 мм
— Макс. ширина детали: 700 мм
— Макс. высота детали: 700 мм
— Макс. вес детали: 2,50 кН
— Общий вес установки: 3000 кг
— Длина зажима CC: 0 мм
— Радиус поворота CC: 400 мм
— Момент инерции: 40 кг/м²
— Высота загрузки: 900 мм
— Длина установки: 3600 мм
— Ширина установки: 2200 мм
— Высота установки: 2200 мм
