QIROX QR-CC-5-5kN Premium

QIROX QR-CC-5-5kN Premium

Система для сварки мелких деталей весом до 5 кН «Ready to weld»

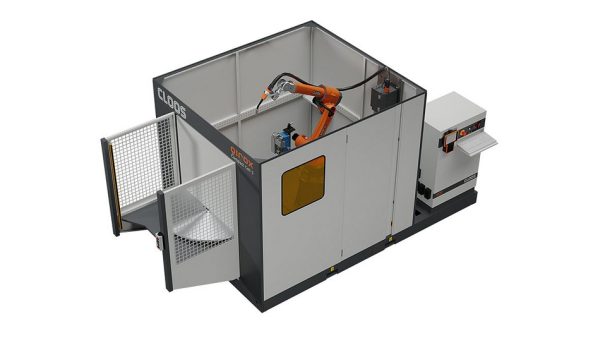

Мощная компактная сварная ячейка QR-CC-5 обеспечивает простой вход в автоматизированную сварку мелких деталей, которые можно сваривать без перемещения деталей. Компактная ячейка QR-CC-5 оснащена поворотным столом с двумя станциями, а смена станций осуществляется путем горизонтального поворота. Зажимные инструменты для захвата деталей легко монтируются на планшайбе позиционера. Серводвигатель перемещает поворотный стол и обеспечивает точную позиционирование свариваемых деталей.
Все компоненты компактной ячейки QIROX смонтированы на устойчивом основании. Робот и позиционер интегрированы в ограждение, которое защищает окружающую среду от вредных излучений и дымовых газов, а также предотвращает доступ в опасную зону. Благодаря встроенным гнездам для штабелей и крюкам крана, компактную ячейку можно быстро и легко транспортировать. Основной частью компактной ячейки является робот QIROX QRC-300. Шестиосевой манипуляторный робот оснащен классическим запястьем, на котором он устанавливает сварочные горелки и другие инструменты весом до 8 кг. Пакет для сварки QINEO NexT состоит из сварочного источника тока с максимальным сварочным током 450 ампер, мощного привода проволоки, водоохлаждаемой сварочной горелки и механической очистки сварочной горелки. QINEO NexT имеет множество сварочных процессов «на борту» и всегда предоставляет оптимальное решение для вашей сварочной задачи.

Простота: Планшайба — упрощенная установка зажимных инструментов для мелких деталей, которые можно сваривать без перемещения деталей.
Эффективность: Две станции — высокая производительность благодаря параллельной работе оператора и робота.
Скорость: Робототехника QIROX QRC-300 — быстрая и высокодинамичная для коротких циклов.
Отменное качество: Сварочный источник QINEO NexT — множество сварочных процессов для оптимальных результатов.
«Подключи и сварь»: Упрощенная установка и техническое обслуживание — наши компактные ячейки поставляются готовыми к сварке и полностью предварительно установлены.
Надежность: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одного источника.

Технические характеристики

MIG сварка
MIG/MAG одножильный
MIG/MAG одножильный AC
MIG/MAG одножильный импульсный
WIG AC/DC
WIG DC
Максимальная длина детали 500 мм
Максимальная ширина детали 500 мм
Максимальная высота детали 700 мм
Максимальный вес детали 5,00 кН
Общий вес установки 3000 кг
Момент инерции 550 кг/м2
Длина установки 4600 мм
Ширина установки 2200 мм
Высота установки 2200 мм

Размеры деталей

Максимальная высота детали:
700 мм
Максимальная длина детали:
500 мм
Максимальная ширина детали:
500 мм
Максимальный вес детали:
5,00 кН
