QIROX QR-CC-6-5kN Premium

QIROX QR-CC-6-5kN Premium

Система «Ready to weld» для сварки мелких деталей весом до 5 кН

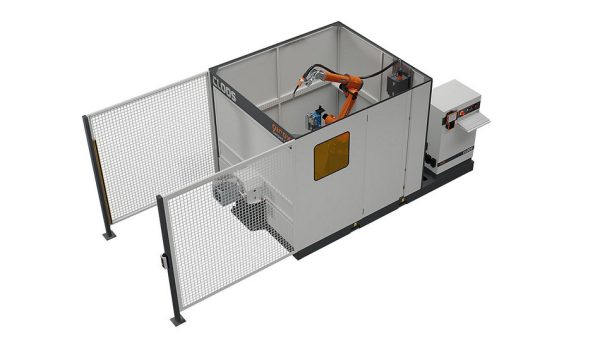

Мощная компактная сварная ячейка QR-CC-6 обеспечивает возможность автоматизированной сварки сложных мелких деталей, требующих поворота и наклона для сварки или позиционирования. Она оснащена поворотным столом с двумя станциями, переключение между которыми происходит посредством горизонтального поворота. Серводвигатель управляет поворотным столом, гарантируя точное и повторяемое позиционирование свариваемых деталей. Зажимные инструменты для захвата деталей легко монтируются на планшайбах позиционеров. Поворотно-наклонное движение позволяет установить деталь в оптимальное положение для сварки. Движения робототехнических и позиционирующих осей синхронизированы, что позволяет выполнять сварку контурных швов и гарантирует высокое качество сварных швов.
Все компоненты компактной ячейки QIROX смонтированы на прочной основной раме. Робот и позиционер интегрированы в ограждение, защищающее окружающую среду от вредных излучений и дымовых газов, а также предотвращающее доступ в опасную зону. Благодаря встроенным гнездам для штабелей и крюкам крана, компактную ячейку можно быстро и легко транспортировать. Важной составляющей компактной ячейки является робот QIROX QRC-300. Шестиосевой манипуляторный робот оснащен классическим запястьем, на котором он может устанавливать сварочные горелки и другие инструменты весом до 8 кг. Сварочный пакет QINEO NexT включает в себя сварочный источник тока с максимальным током 450 ампер, мощный привод проволоки, водоохлаждаемую сварочную горелку и механическую очистку сварочной горелки. QINEO NexT поддерживает множество сварочных процессов и всегда обеспечивает оптимальное решение для вашей сварочной задачи.

Простота: Одна планшайба на станции — упрощенная установка зажимных инструментов.
Эффективность: Две станции — высокая производительность благодаря параллельной работе оператора и робота.
Скорость: Робототехника QIROX QRC-300 — быстрая и высокодинамичная для коротких циклов.
Отменное качество: Сварочный источник QINEO NexT — множество сварочных процессов для оптимальных результатов сварки.
«Подключи и свари»: Упрощенная установка и техническое обслуживание — наши компактные ячейки поставляются готовыми к сварке и полностью предварительно установлены.
Надежность: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одного источника.

Технические характеристики

MIG сварка
MIG/MAG одножильный
MIG/MAG одножильный AC
MIG/MAG одножильный импульсный
WIG AC/DC
WIG DC
Максимальная длина детали 950 мм
Максимальная ширина детали 950 мм
Максимальная высота детали 700 мм
Максимальный вес детали 5,00 кН
Общий вес установки 4000 кг
Длина зажима CC 0 мм
Радиус поворота CC 500 мм
Общий момент 1000 Нм
Момент наклона 2400 Нм
Момент поворота 1600 Нм
Момент инерции 150 кг/м²
Скорость вращения 120,0°/сек
Высота загрузки 1000 мм
Длина установки 5700 мм
Ширина установки 2200 мм
Высота установки 2200 мм

Размеры деталей

Максимальная высота детали:
700 мм
Максимальная длина детали:
950 мм
Максимальная ширина детали:
950 мм
Максимальный вес детали:
5,00 кН
