QIROX QR-CS-1-U-10kN Premium

QIROX QR-CS-1-U-10kN Premium

Система «Ready to weld» для сварки деталей весом до 10 кН

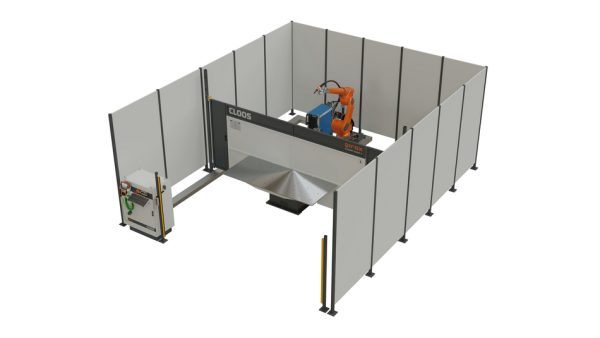

Мощная компактная система QR-CS-1 идеально подходит для средних деталей весом до 10 кН на каждой станции, которые могут быть сварены без перемещения детали. Система QR-CS-1 оснащена поворотным столом с двумя станциями, переключение между которыми происходит посредством горизонтального поворота. Зажимные инструменты для захвата деталей легко монтируются на рабочей поверхности позиционера. Робот и позиционер установлены на прочной основной раме, в которой все кабельные соединения и другие коммуникации защищены. Сердцем системы является робот QIROX QRC-350. Сварочный пакет QINEO NexT включает в себя сварочный источник тока с максимальным током 450 ампер, мощный привод проволоки, водоохлаждаемую сварочную горелку и механическую очистку сварочной горелки. Система QR-CS-1 также оснащена световым барьером и панелью управления предварительного выбора, чтобы защитить персонал при переключении станций двойного позиционера.

Простота: Рабочая поверхность для упрощенной установки зажимных инструментов для деталей среднего размера, которые могут быть сварены без перемещения детали.
Многофункциональность: Робототехника QRC-350 с гибкими возможностями применения для индивидуальных потребностей.
Эффективность: Две станции — высокая производительность благодаря параллельной работе оператора и робота.
Отменное качество: Сварочный источник QINEO NexT — множество сварочных процессов для оптимальных результатов сварки.
Гибкость: Многочисленные возможности расширения и опций.
Надежность: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одного источника.

Технические характеристики

MIG сварка
MIG/MAG одножильный
MIG/MAG одножильный AC
MIG/MAG одножильный импульсный
MIG/MAG тандемный
WIG AC/DC
WIG DC
Максимальная длина детали 2200 мм
Максимальная ширина детали 1200 мм
Максимальная высота детали 1000 мм
Максимальный вес детали 10,00 кН
Длина зажима CC 0 мм
Рабочая поверхность на станцию 2200 мм x 1300 мм
Высота загрузки 850 мм
Длина установки 6250 мм
Ширина установки 4940 мм
Высота установки 2700 мм

Размеры деталей
Максимальная высота детали:
1000 мм
Максимальная длина детали:
2200 мм
Максимальная ширина детали:
1200 мм
Максимальный вес детали:
10,00 кН
