QIROX QR-CS-2-U-20kN Premium

QIROX QR-CS-2-U-20kN Premium

Система «Ready to weld» для сварки деталей весом до 20 кН

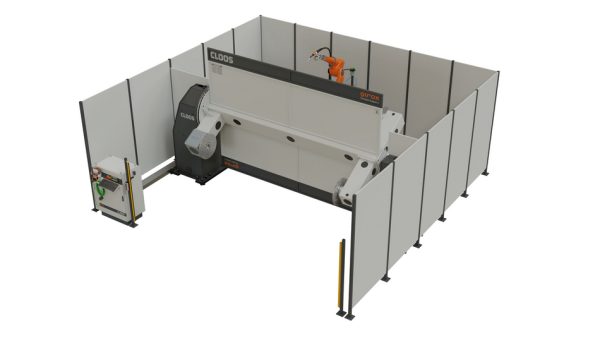

Мощная компактная система QR-CS-2 идеально подходит для средних деталей весом до 20 кН на станцию, которые могут быть сварены с помощью вертикального поворота детали. Система QR-CS-2 оснащена поворотным столом с двумя станциями, переключение между которыми происходит посредством вертикального поворота. Зажимные инструменты для захвата деталей легко монтируются между дисками позиционера. Робот и позиционер установлены на прочной основной раме, в которой все кабельные соединения и другие коммуникации защищены. Сердцем системы является робот QIROX QRC-410-E. Сварочный пакет QINEO NexT включает в себя сварочный источник тока с максимальным током 450 ампер, мощный привод проволоки, водоохлаждаемую сварочную горелку и механическую очистку сварочной горелки. Система QR-CS-2 также оснащена световым барьером и панелью управления предварительного выбора, чтобы защитить персонал при переключении станций двойного позиционера.

Простота: Диски для упрощенной установки зажимных инструментов для деталей среднего размера, которые могут быть сварены с помощью вертикального поворота.
Многофункциональность: Робототехника QIROX QRC с гибкими возможностями применения для индивидуальных потребностей.
Эффективность: Две станции — высокая производительность благодаря параллельной работе оператора и робота.
Отменное качество: Сварочный источник QINEO NexT — множество сварочных процессов для оптимальных результатов сварки.
Гибкость: Многочисленные возможности расширения и опций.
Надежность: «Сделано в Германии» — максимальная производительность в проверенном качестве CLOOS из одного источника.

Технические характеристики

MIG сварка
MIG/MAG одножильный
MIG/MAG одножильный AC
MIG/MAG одножильный импульсный
MIG/MAG тандемный
WIG AC/DC
WIG DC
Максимальная длина детали 3400 мм
Максимальная ширина детали 1500 мм
Максимальная высота детали 1500 мм
Максимальный вес детали 20 кН
Длина зажима CC 3500 мм
Радиус поворота CC 800 мм
Длина установки 6365 мм
Ширина установки 6668 мм
Высота установки 3565 мм

Размеры деталей

Максимальная высота детали:
1500 мм
Максимальная длина детали:
3400 мм
Максимальная ширина детали:
1500 мм
Максимальный вес детали: 20 кН
