Система «Готова к сварке» для сварки компонентов весом до 10 кН

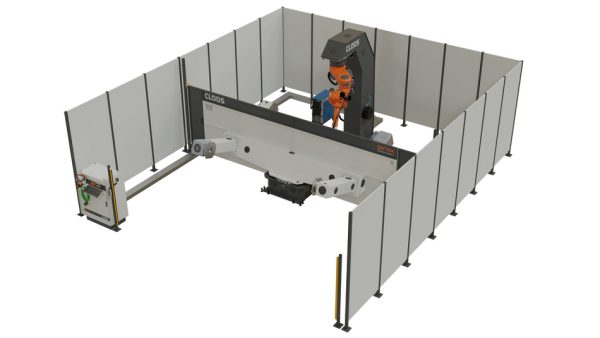

Мощная компактная система QR-CS-3 идеально подходит для средних компонентов весом до 10 кН на станцию, которые могут быть сварены с помощью вертикального вращательного движения детали. Компактная система QR-CS-3 оснащена поворотным столом с двумя станциями, при этом смена станций осуществляется за счет вертикального вращательного движения. Устройства для зажима компонентов можно легко устанавливать между плоскими дисками позиционера. Робот и позиционер смонтированы на устойчивом основном каркасе, в котором защищены все кабельные соединения и другие медиа. Сердцем компактной системы является робот QIROX QRC-350-E в верхнем положении. Сварочный пакет QINEO-NexT состоит из источника сварочного тока с максимальным сварочным током 450 ампер, мощного проволочного привода и водяного охлаждаемого сварочного горелки, а также механической очистки сварочной горелки. QR-CS-3 также оснащен световой завесой и панелью управления для предварительной установки запуска, чтобы защитить операторов при смене станций двойного позиционера.

Просто: Плоский диск для упрощенной установки зажимных инструментов для компонентов среднего размера, которые могут быть сварены с помощью вертикального вращательного движения
Многофункционально: Робототехническая механика QIROX с гибкими возможностями применения для индивидуальных требований
Эффективно: Две станции – высокий throughput за счет параллельной работы оператора и робота
Отлично: Источник сварочного тока QINEO NexT – множество сварочных процессов для оптимальных результатов сварки
Гибко: Множество возможностей расширения и опций
Надежно: «Сделано в Германии» – максимальная производительность в проверенном качестве CLOOS из одних рук

Технические данные

MIG сварка
MIG/MAG одно проволока
MIG/MAG одно проволока AC
MIG/MAG одно проволока пульс
MIG/MAG тандем
TIG AC/DC
TIG DC
Макс. длина детали: 2900 мм
Макс. ширина детали: 1900 мм
Макс. высота детали: 1900 мм
Макс. вес детали: 10,00 кН
Длина зажима CC: 3000 мм
Радиус поворота CC: 1000 мм
Высота укладки: 1200 мм
Длина установки: 8150 мм
Ширина установки: 6940 мм
Высота установки: 3570 мм

Размеры детали

Макс. высота детали: 1900 мм
Макс. длина детали: 2900 мм
Макс. ширина детали: 1900 мм
Макс. вес детали: 10,00 кН
